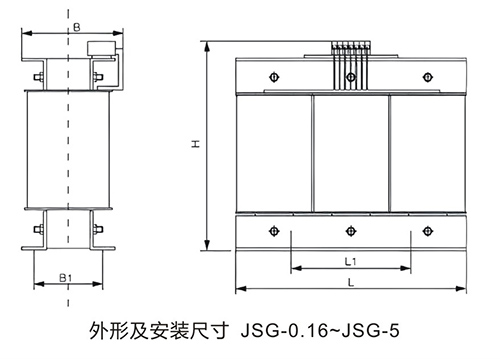

| 型號 | 物料編碼 | 容量 KVA | 輸入電壓 （V） | 連接 組別 | 外形尺寸 | 安裝尺寸 | 安裝 孔徑 | |||
| L | B | H | L1 | B1 | ||||||
| SG-2.5 | 6010012 | 2.5 | 270 | 180 | 260 | 200 | 102 | 8.5 | ||
| SG-3 | 6010013 | 3 | 270 | 190 | 260 | 200 | 102 | 8.5 | ||
| SG-4 | 6010014 | 4 | 300 | 190 | 290 | 224 | 120 | 8.5 | ||
| SG-5 | 6010015 | 5 | 300 | 210 | 290 | 224 | 135 | 8.5 | ||
| SG-6 | 6010016 | 6 | 360 | 200 | 350 | 264 | 127 | 8.5 | ||
| SG-7 | 6010017 | 7 | 360 | 200 | 370 | 264 | 127 | 8.5 | ||
| SG-8 | 6010018 | 8 | 360 | 240 | 370 | 264 | 142 | 8.5 | ||
| SG-10 | 6010019 | 10 | 420 | 240 | 420 | 315 | 150 | 12.5 | ||
| SG-12 | 6010020 | 12 | 660 | △ | 420 | 240 | 420 | 315 | 150 | 12.5 |
| SG-15 | 6010021 | 15 | 或 | 420 | 280 | 420 | 315 | 170 | 12.5 | |
| SG-20 | 6010022 | 20 | Y | 480 | 240 | 450 | 360 | 150 | 12.5 | |
| SG-25 | 6010023 | 25 | 380 | 480 | 240 | 450 | 360 | 180 | 12.5 | |
| SG-30 | 6010024 | 30 | 480 | 270 | 450 | 360 | 200 | 12.5 | ||
| SG-40 | 6010025 | 40 | 540 | 300 | 450 | 360 | 200 | 12.5 | ||
| SG-45 | 6010026 | 45 | 540 | 300 | 450 | 360 | 200 | 12.5 | ||
| SG-50 | 6010027 | 50 | 600 | 350 | 560 | 450 | 210 | 12.5 | ||
| SG-60 | 6010028 | 60 | 600 | 350 | 560 | 450 | 210 | 15 | ||
| SG-80 | 6010029 | 80 | 660 | 380 | 660 | 550 | 240 | 15 | ||
| SG-100 | 6010030 | 100 | 660 | 380 | 660 | 550 | 240 | 15 | ||
1.容量100KVA以上，外形尺寸，安裝尺寸特質，訂貨請垂詢。
2.以上外形及安裝尺寸，為客戶作為選型之用，如客戶由于安裝空間限制，我司可根據客戶所需另行精心設計。
3.以上是常規尺寸，若變壓器輸出電流250A以上，則為大電流變壓器，需另行設計，外形及安裝尺寸會有所不同。
